非接觸式變形量測系統



材料及結構變形測試、可與CAE模擬做比對

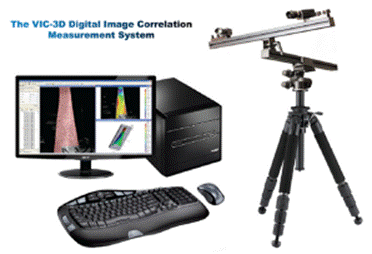

Vic-3D

• 透過DIC影像處理技術，分析物體表面在加載過程的位移場分布 。位移場經後處理，

    獲得速度場及應變場。

• 單台相機->2D位移場，双台相機->3D位移場。

• 可利用數據：3D座標(X,Y,Z) ；3D位移(U, V, W) ；3D速度(dU/dt, dV/dt, dW/

    dt) ；表面應變張量(exx, eyy, exy, e1, e2)。

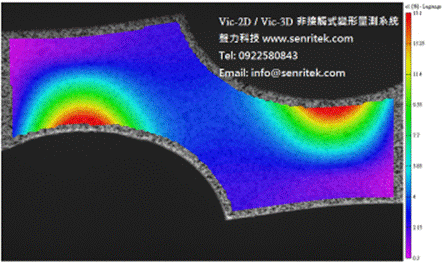

• 可顯示及輸出數據分布雲圖(contour) ，及過程動畫(AVI)。

• 搭配高速相機可做動態量測，包括高速衝擊、高速拉伸、瞬態振動、模態振形、轉

    動。

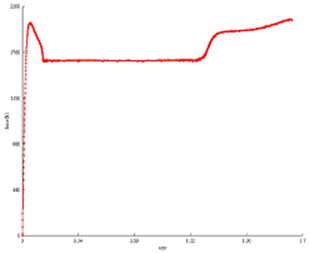

• 可同步採集拉伸機電壓，獲得應力-應變曲線。

• 量測範圍從1mm到10m，室內室外皆可使用。

• 應用領域：材料測試、結構測試、大變形測試、高溫變形測試、3D溫度場測量、動

    態測試、CAE比對。

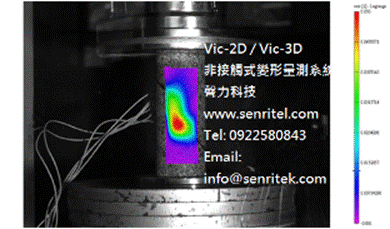

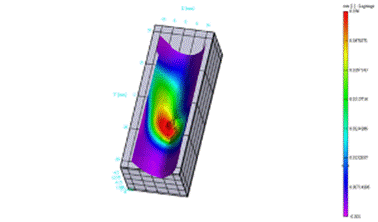

岩石壓縮應變測試

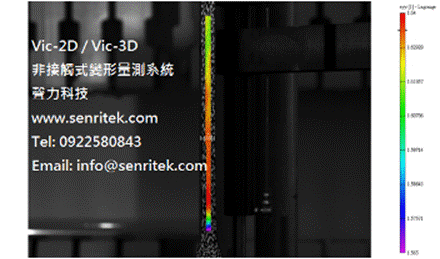

橡膠拉伸大變形測試，可測出2000%的應變，及應力-應變曲線

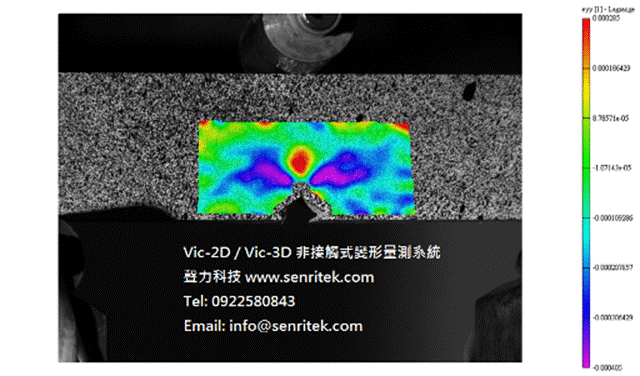

金屬三點彎曲應變測試

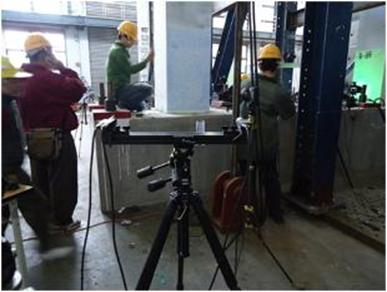

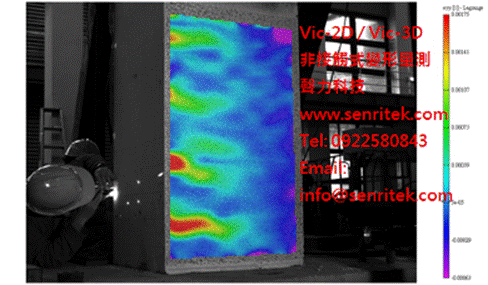

土木結構動態加載裂縫測試，比肉眼更早發現裂縫的生成位置
