SPI 電子式壓力墊

                                                                  聲力科技獨家代理



動態壓力分佈量測、可錄製、五年以上壽命、使用前無須校正、尺寸可客製、數據可無線傳輸

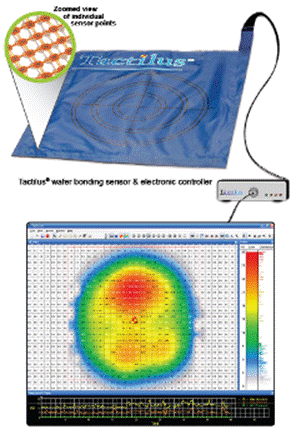

生產線機台壓合平整度調校：LCD/觸控面板貼合機、層板壓合機(lamination press)、晶圓壓合機(wafer bonding)、晶圓拋光

                                                         機(wafer polishing)、IC封裝壓合機、滾壓機、模具、噴氣噴水、毛刷、其他接觸面壓力分佈量測

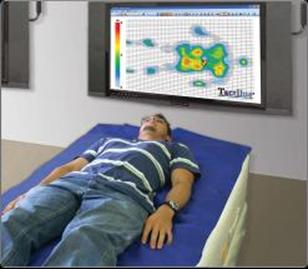

人體工學壓力分佈量測：床墊、醫療床、座椅、椅墊、坐墊…









































































◇ 1024個電阻式壓電傳感器，五年以上使用壽命，長期使用經濟划算。

◇ 空間解析度最小1mm，厚度0.4mm到0.6mm，尺寸從1”到70”，可客製大小。

◇ 可校正到不同的壓力量測範圍，從0到500 PSI。使用前無須校正，節省時間。

◇ 軟體實時顯示動態壓力分佈，各種分析圖表，可錄製過程，量測資料可儲存，可無線傳輸。

◇ 各種機台壓合平整度調整一次可完成。

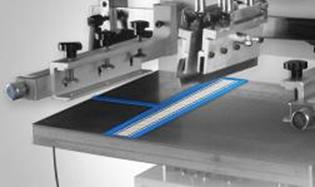

軟式壓力墊：尺寸6”~70”，35℃常溫下使用，1024顆壓力感測器，最小空解析度9mm，適合壓合機平整度檢測，水壓分布檢測，晶圓拋光機檢測，晶圓壓合機(wafer bonding)檢測，超音波焊接，座椅、床墊等人體工學壓力分佈檢測。

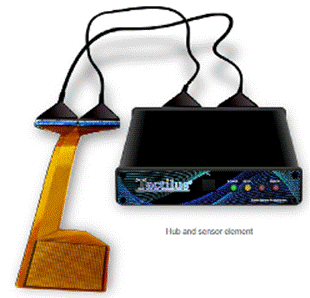

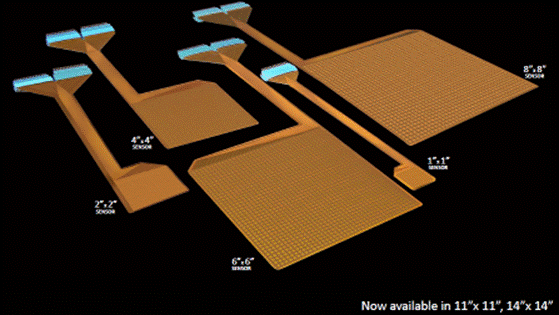

薄型耐高溫壓力墊：耐溫93℃(可另外墊400℃耐高溫薄膜提升耐溫)，尺寸0.5”~14”，1024顆壓電sensor，最小空間解析度0.23mm，厚度0.4mm，適合觸控面板貼合機、滾壓機、IC封裝壓合、模具、heat sink等小面積壓合平整度檢測。

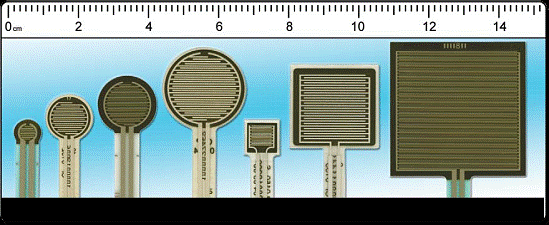

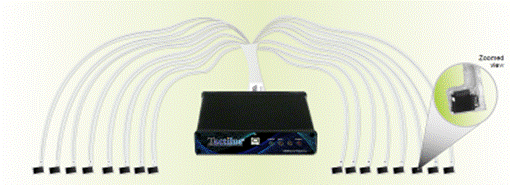

Free form：單點式壓力傳感器，最多可接32顆，可任意布放在不同量測點。

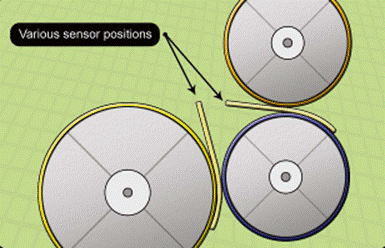

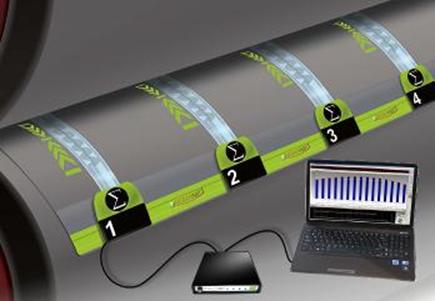

Sigma-nip：大型滾輪咬合平整度檢測專用，3、5、7條感壓條可選擇。



其他各種應用：

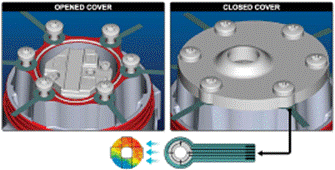

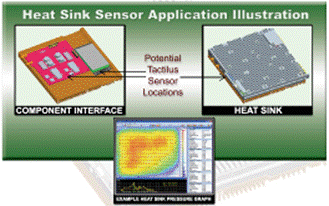

螺帽                                                 Heat Sink

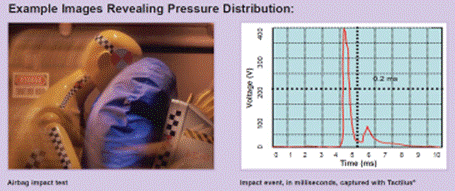

                                           衝擊壓力變化                                            汽車雨刷接觸壓力分佈

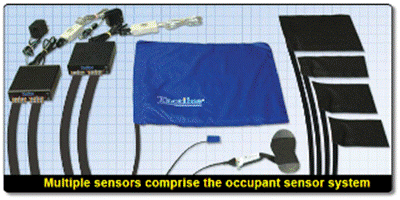

汽車駕駛座整合壓力量測





                微小壓力分佈量測

工欲善其事必先利其器

Tel: 0922580843   Email: info@senritek.com

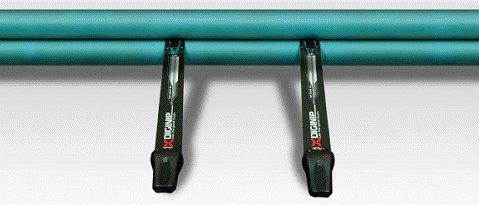

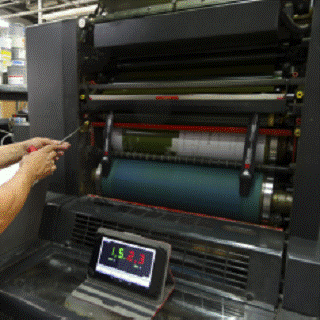

Diginip2：快速滾輪咬合平整度檢測，無線傳輸，App軟體。
