感壓紙(或稱壓力紙、壓敏紙、壓力感測紙)是一種簡便的一次性壓力分佈量測工具，屬於定性量測；透過壓力造成薄膜(Film)上塗佈的化學原料混合， 並在預先設定好的壓力範圍產生有深淺的變色(Prescale)，變色深淺與壓力大小呈線性關係，此變色深淺即映射(mapping)出兩接觸面之間的壓力分佈， 可用於各種接觸面的壓力分佈或平整度檢測(平面或滾輪咬合)。
感壓紙有分單片式及雙片式，單片式一片即可使用，用於較高壓力，如模具等；雙片式須將不同成分的兩片疊合在一起使用，用於較低壓力。 為增加變色分佈的解析度，感壓紙有分不同的壓力範圍，壓力高於範圍的下限才會變色，壓力大於範圍的上限則顏色不再變深， 需先估算實際應用的壓力大小，再選擇對應到的壓力範圍之款式。美國SPI感壓紙空間解析度高、顏色對比度高、價格實惠，適合長期使用。 另有電子式壓力墊，壓力傳感器陣列可實時顯示並紀錄壓力分佈數據，機台平整度調整更快速。 聲力科技獨家代理
|
|
工欲善其事必先利其器 |
|
Tel: 0922580843 Email: info@senritek.com |
|
Keywords: 感壓紙, 富士感壓紙, SPI感壓紙, 壓力紙, 耐高溫感壓紙, 壓敏紙, 壓力分佈, 壓力傳感器, 壓力墊, Fujifilm Prescale, LW, LLW, LLLW, LLLLW, Mold Align, EZ-Nip, PF-LW, PF-2LW, PF-3LW, PF-4LW, PF-5LW |
|
SP雙片式感壓紙 |
型號 |
尺寸(一卷) |
壓力範圍 |
|
工作溫度：5~35℃ 工作濕度：10% ~ 90% 二片總厚度：0.19mm (7.5mils) 空間解析度：2.5microns 精度：+/- 10% 壓力色表：有 |
SP-1 |
5m x 27cm |
10 ~ 90 psi (0.7 ~ 6.3 kg/cm2) |
|
SP-2 |
5m x 27cm |
70 ~ 500 psi (4.9 ~ 35 kg/cm2) |
|
|
|
|||
|
單片式感壓紙 / 模具合模測試 |
型號 |
尺寸(一卷) |
壓力範圍 |
|
工作溫度: 5~93℃ 工作濕度: 10%~90% 厚度: 0.1mm(4mils) 精度: 10% 壓力色表: 無 |
Mold Align |
15m x 26.7cm 15m x 76.2cm |
1000 ~ 6000 PSI(70 ~ 422kg/cm2)
|
|
高溫隔熱膜 |
型號 |
尺寸(一卷) |
|
最高耐溫: 400℃ |
TemprX (可搭配感壓紙使用，提高感壓紙耐熱度) |
9ft x 1ft
|
|
PF雙片式感壓紙(與富士感壓紙同規格) |
型號 |
尺寸(一卷) |
壓力範圍 |
|
工作溫度：20~35℃(最高耐溫250℃) 工作濕度：35% ~ 80% 二片總厚度：0.19mm (7.5mils) 空間解析度：2.5microns 精度：+/- 10% 壓力色表：有 |
PF-5LW |
2mx32cm |
1 ~ 7 psi (0.06 ~ 0.5 kg/cm2) |
|
PF-4LW |
3m x 32cm |
7 ~ 28 psi (0.5 ~ 2 kg/cm2) |
|
|
PF-3LW |
5m x 27cm |
28 ~ 85 psi (2 ~ 6 kg/cm2) |
|
|
PF-2LW |
6m x 27cm |
70 ~ 350 psi (5 ~ 25 kg/cm2) |
|
|
PF-LW |
10m x 27cm |
350 ~ 1400 psi (25 ~ 100 kg/cm2) |
|
|
|
|
|
|
|

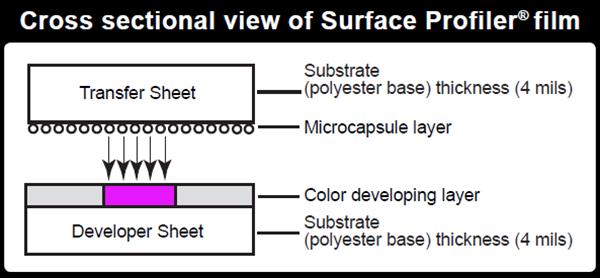

雙片式感壓紙工作原理 雙片式感壓紙分成Donor及Receiver兩片，Donor的表面佈有一層微型膠囊顆粒。Receiver表面則佈有一層顯影劑。當兩片合在一起受壓時，donor上的微型膠囊顆粒會產生破裂，並釋出其中的化學物質，與receiver上的顯影劑產生化學反應，改變為紅色。 |
|
|

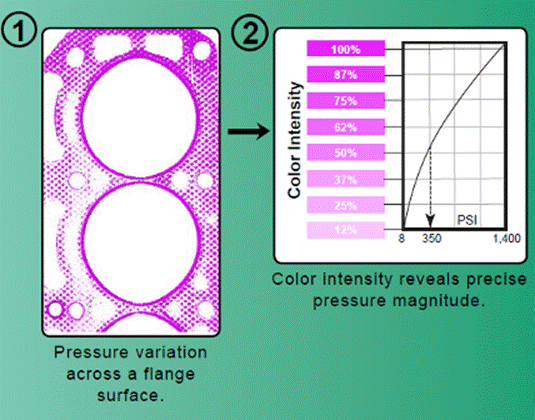

感壓紙壓力色表 由於不同壓力會有不同數量的膠囊顆粒破裂，紅色深淺因而隨之不同，透過適當的校正，可以獲得壓力值與顏色深淺的關係曲線，即所謂顏色壓力表。後續透過顏色壓力表的比對，可以大略估算感壓紙上的顏色深淺，對應到的受壓壓力。 |
|

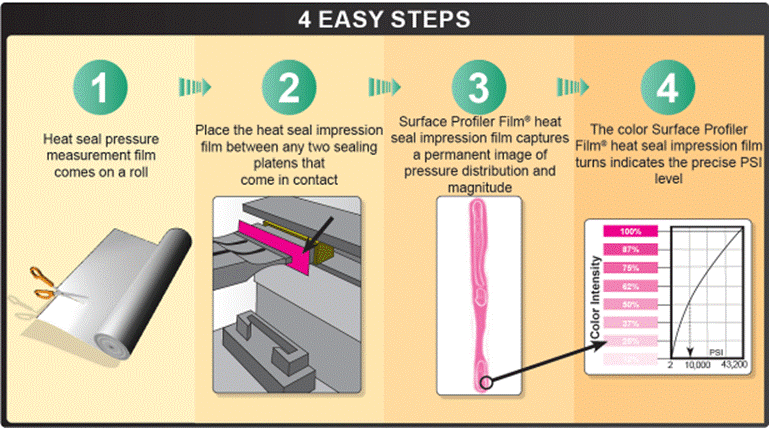

感壓紙使用方式
|
|
單片式感壓紙 / 滾輪咬合測試 |
型號 |
尺寸(一卷) |
壓力範圍 |
|
工作溫度: 5~93℃ 工作濕度: 10%~90% 厚度: 0.1mm(4mils) 精度: 10% 壓力色表: 無 |
EZ-Nip |
15m x 26.7cm
|
350 ~ 6000 PSI(24 ~ 422kg/cm2)
|
|
應用實例
|
